Восстановление отверстий в стреле спецтехники (экскаватора, крана, погрузчика) — это процесс, который позволяет вернуть геометрию посадочных мест в исходные значения после износа или деформации. Это необходимо для обеспечения надёжного соединения деталей и предотвращения их смещения или люфта.

Необходимость восстановления отверстий возникает в разных случаях, например:

износ или деформация посадочных мест в процессе эксплуатации;

необходимость увеличения диаметра или длины для установки новой детали;

установка новых пальцев, втулок, осей;

исправление заводских дефектов или допущенных ошибок при предыдущем ремонте;

восстановление геометрии после повреждений.

Современные методы мобильного восстановления посадочных отверстий: расточка и наплавка

В процессе длительной эксплуатации техники посадочные места подшипников, валы, втулки и пальцы подвергаются естественному износу. Как и любые другие детали, они утрачивают первоначальную геометрию, что требует оперативного вмешательства. Замена целых корпусов или крышек с поврежденными отверстиями — процесс затратный как по финансам, так и по времени. Выход оборудования из строя ведет к длительным простоям, а следовательно, к серьезным убыткам для владельца и заказчика.

В ответ на эту проблему производители металлообрабатывающего оснащения вывели на рынок мобильные комплексы, предназначенные для коррекции геометрии проемов в металлических конструкциях. Их главное преимущество — возможность ремонта прямо на месте, без трудоемкого демонтажа узлов.

Суть восстановления отверстий

Под реставрацией цилиндрических посадочных поверхностей (вращающихся, опорных, фиксирующих элементов) понимается исправление дефектов формы и размеров. Этот процесс включает несколько ключевых шагов:

• Тщательная подготовка зоны ремонта;

• Первичная расточка для устранения эллипсности;

• Нанесение металлопокрытия (наплавка);

• Черновая и чистовая механообработка.

Для реализации такого комплекса мер используется специализированное оснащение, которое объединяет возможности точной сварки и высококлассной металлообработки. Технология позволяет восстанавливать как единичное отверстие, так и группу соосных проемов.

Реставрация посадочных зон дает возможность существенно сэкономить бюджет, отказавшись от покупки новых комплектующих или замены целых агрегатов. При этом мобильность наплавочных станков дает возможность работать как в цеху, так и прямо на объекте в полевых условиях.

Где применяется данная технология

Использование расточно-наплавочных систем актуально для приведения в рабочее состояние широкого спектра машин: от дорожно-строительной техники, кранов и погрузчиков до прокатных станов, конвейеров, электродвигателей и промышленных станков. Современное оборудование позволяет:

• Наплавлять слой металла;

• Растачивать отверстия с точностью до 0,01 мм;

• Снимать фаски и подрезать торцы;

• Вытачивать канавки под стопорные кольца;

• Выполнять сверловку и резьбонарезные работы.

После такого ремонта детали не только обретают исходные габариты, но и улучшают свои механические показатели — прочность, твердость, устойчивость к истиранию.

Мобильный формат работ особенно ценен для эксплуатантов техники. Отпадает необходимость в демонтаже узла и его транспортировке в мастерскую — все операции проводятся непосредственно на месте дислокации оборудования.

Сферы применения оборудования:

• Судостроение и судоремонт;

• Обслуживание горнодобывающей и энергетической техники;

• Ремонт дорожно-строительных машин;

• Тяжелое машиностроение и агропром;

• Восстановление проушин экскаваторов;

• Ремонт ж/д составов;

• Обслуживание коммунальной и лифтовой техники;

• Ремонт подъемных механизмов и бульдозеров;

• На предприятиях с конвейерными линиями и прокатными станами.

Учитывая, что реставрируемые элементы требуют идеального соблюдения размеров и учета нагрузок, точность является приоритетом.

Станки для наплавки и расточки позволяют работать в стесненных условиях и труднодоступных местах. С их помощью можно:

• Обрабатывать длинномерные детали (до 4 м);

• Нарезать резьбу;

• Нормализовать диаметры;

• Фрезеровать наружные плоскости;

• Выполнять сверлильные и шлифовальные операции.

Наплавка с последующей фрезеровкой сегодня считается наиболее эффективной технологией возвращения к жизни дорогих узлов. Для владельцев парка техники покупка такого станка экономически оправдана. При малых объемах работ можно воспользоваться услугой сторонних специалистов.

Технология процесса

Наплавочный метод реставрации состоит из шести последовательных стадий:

1. Диагностика, осмотр и замеры.

2. Монтаж и центровка рабочего вала.

3. Предварительная расточка для ликвидации эллипсности.

4. Нанесение присадочного металла.

5. Чистовое фрезерование до номинала.

6. Финишная обработка.

Первичная проточка обязательна, даже если визуально дефектов нет, так как минимальная толщина наносимого слоя должна составлять от 2 мм.

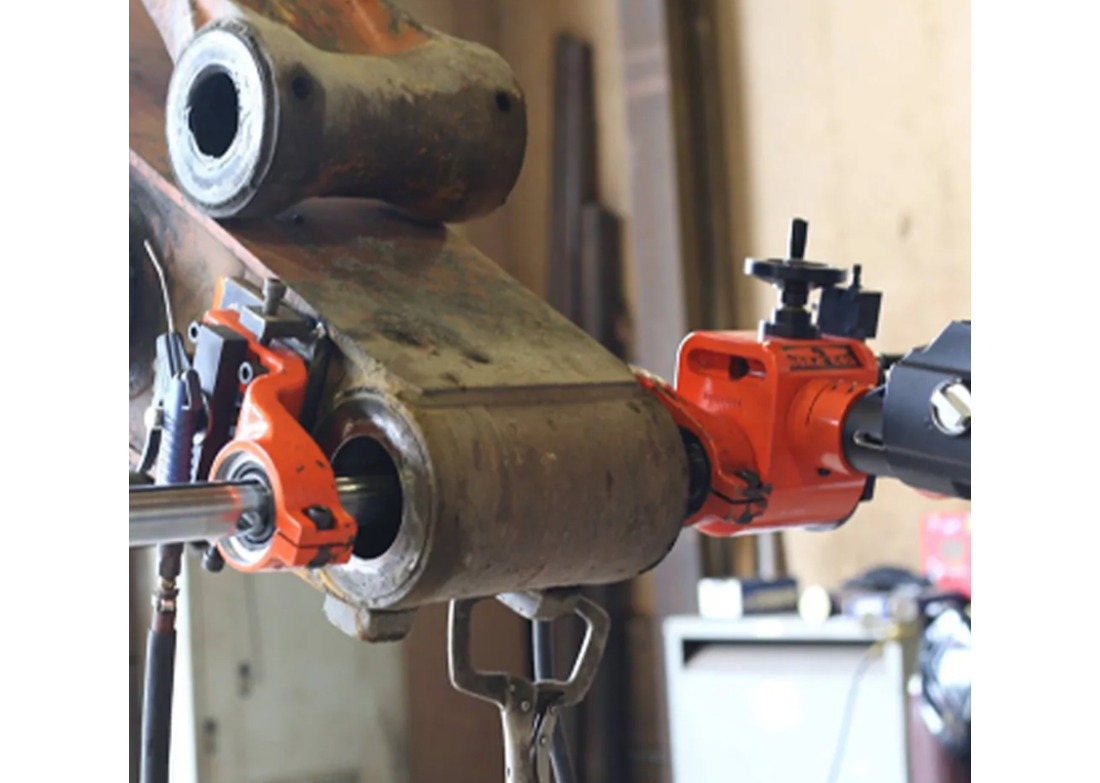

Перед началом работ станок фиксируется на корпусе детали. После выставления соосности возможна либо проточка под ремонтный размер, либо возврат к исходным параметрам. Технической особенностью таких комплексов является способность одновременно вести обработку нескольких соосных зон, даже если их диаметры отличаются.

Подготовительный этап

На старте проводятся визуальный осмотр, замеры, проверка соосности и выбор метода крепления центровочной оснастки. В зависимости от конфигурации узла фиксация может производиться с двух сторон или по торцам.

Рабочий модуль жестко приваривается к корпусу либо крепится иным способом, чтобы вес инструмента не влиял на точность позиционирования.

Центровка вала

Специальная конструкция центровочного узла дает возможность установить борштангу в любом положении, обеспечивая идеальное совпадение осей при обработке. Ориентация штанги производится после замеров по наименее изношенной части.

На отцентрированную штангу монтируются суппорты, которые затем привариваются для окончательной фиксации станка. Альтернатива сварке — крепеж (метизы) или струбцины при малой толщине металла.

Устранение дефектов фрезерованием

После закрепления станка центровочный блок убирают, устанавливают резец и проводят первичную расточку. Она убирает эллипсность и корректирует соосность отверстий.

В результате первого прохода обе поверхности получают правильную цилиндрическую форму и единую ось, однако их диаметр увеличивается. Далее возможны два пути:

• Расточка под ремонтный размер с запрессовкой гильзы;

• Нанесение металла и расточка до заводского номинала.

Мобильные комплексы ориентированы на второй вариант как на более простой, быстрый и дешевый. Кроме того, наплавка обновляет структуру металла без риска смещения, в отличие от гильзы.

Процесс наплавки

Для наращивания слоя применяется инверторный сварочный аппарат с автоматической подачей проволоки. В зависимости от сплава работа ведется на воздухе либо в среде защитных газов (обычно смесь аргона и CO2).

Вместо расточной устанавливается наплавочная штанга, подключаемая к сварочнику и газу. Процесс автоматизирован: станок самостоятельно обеспечивает вращение и подачу горелки. Это позволяет наносить один или несколько слоев металла, чьи свойства соответствуют или даже превосходят характеристики основы.

Финишная расточка

После наплавки и остывания наплавочный узел меняют обратно на фрезерный. Обработка ведется в два этапа: сначала черновая проточка, оставляющая припуск 0,2-0,3 мм. Она снимает шлак и грубые неровности.

Затем следует чистовая обработка, обеспечивающая точность в пределах 0,01 мм. Скорость резания снижается, процесс контролируется цифровыми индикаторами. В финале проводятся контрольные замеры, станок демонтируется, места сварки зачищаются. Узел готов к немедленной сборке и работе.

Необходимое оснащение

Мощные мобильные комплексы способны реставрировать отверстия от 25 мм до 2 метров в диаметре, с длиной обработки до 4 метров и более.

Среди известных брендов — американские расточные комплексы Climax, работающие с диаметрами от 35 до 2030 мм с точностью стационарного станка. Они оснащены электрическим или гидравлическим приводом и имеют патентованные кронштейны, исключающие сварку при монтаже.

Более доступный вариант — станки итальянской серии WS от Sir Meccanica. Они компактны, мобильны, используют стандартные резцы и отличаются низким энергопотреблением.

На российском рынке достойным соотношением цены и качества обладают станки серии «Пионер». Это мощное оборудование, закрывающее большинство потребностей в ремонте техники и позволяющее организовать выездной сервис.

По индивидуальным запросам специалисты компании «Сармат» готовы доработать оборудование, изготовить борштанги нестандартных размеров и внести изменения для решения уникальных технических задач.
